Bilik Bersih Kelas 1000 (ISO 6): Definisi, Aplikasi, Piawaian Reka Bentuk

Apakah Maksud "Kelas 1000" Sebenarnya?

Bilik bersih kelas 1000 ialah persekitaran yang ditakrifkan dengan tepat, bukan label pemasaran. Di bawah skala US FED STD 209E yang lama, bilik kelas 1000 membenarkan tidak lebih daripada 1,000 zarah bawaan udara sebanyak 0.5 mikron atau lebih besar bagi setiap kaki padu udara. Di bawah sistem ISO 14644-1 semasa, bilik yang sama dikelaskan sebagai ISO 6, dengan maksimum 35,200 zarah setiap meter padu pada 0.5 mikron.

Nombor itu mentakrifkan hampir semua perkara di hiliran: berapa banyak penapisan HEPA yang anda perlukan, berapa banyak perubahan udara sejam yang mesti dihantar oleh sistem, betapa ketat sampul surat mesti dimeteraikan, dan betapa ketatnya prosedur pemakaian dan pemindahan bahan. Ringkasnya, kelas 1000 ialah sasaran prestasi yang mesti dipenuhi oleh keseluruhan sistem bilik bersih semasa rehat dan beroperasi.

Standard Persekutuan 209E dan Kesetaraan ISO 6

Jika anda menyemak lukisan atau spesifikasi lama, anda mungkin melihat "kelas 1000" ditulis tanpa rujukan ISO. Penukaran selamat adalah untuk menganggap kelas 1000 sebagai ISO 6. Kesilapan biasa ialah menganggap bahawa kelas 1000 adalah antara kelas 100 dan kelas 10000 dan oleh itu hampir dengan ISO 7; sebenarnya, ISO 6 adalah satu langkah lebih bersih daripada ISO 7, dan ia memerlukan kadar perubahan udara dan reka bentuk penapisan yang lebih mencabar.

Kelas 1000 lwn Kelas 10000 dan ISO 7

Bilik kelas 10000, atau ISO 7, membenarkan sepuluh kali lebih zarah bagi setiap kaki padu pada ambang saiz yang sama. Dalam amalan, bilik ISO 6 digunakan apabila produk cukup sensitif sehinggakan walaupun sebilangan kecil zarah 0.5 mikron boleh menyebabkan kecacatan atau isu pematuhan. Beralih daripada ISO 7 kepada ISO 6 biasanya bermakna lebih banyak kapasiti pengendalian udara, lebih banyak penapis HEPA dan lebih perhatian kepada lata tekanan dan pengedap pintu.

Di mana Bilik Bersih Kelas 1000 / ISO 6 Adalah Pilihan Yang Tepat

Kelas 1000 bukanlah klasifikasi yang sesuai untuk setiap produk. Ia biasanya dinyatakan untuk elektronik ketepatan, fotonik, beberapa langkah pemasangan peranti perubatan, pembungkusan sekunder farmaseutikal dan kosmetik atau makanan tertentu yang mana pengekalan ketulenan penting. Benang biasa ialah produk yang boleh bertolak ansur dengan beberapa zarah tetapi tidak boleh bertolak ansur dengan beban zarah kilang atau makmal biasa.

Elektronik dan Optik Kepersisan

Dalam proses bahagian belakang elektronik, komponen optik dan pengeluaran penderia, zarah 0.5 mikron boleh mendarat pada wafer, sentuhan atau permukaan kanta dan menyebabkan kegagalan elektrik atau herotan optik. Bilik ISO 6 mencipta zon terlindung di sekeliling langkah ini tanpa memerlukan kos dan kerumitan bilik bersih aliran lamina Kelas 100 / ISO 5 penuh. Atas sebab ini, banyak talian elektronik menggunakan ISO 6 untuk kawasan proses dan ISO 7 atau 8 untuk ruang sekeliling. Anda boleh menyemak reka letak biasa dan pilihan partition dalam kami panduan reka bentuk bilik bersih untuk industri elektronik .

Kawasan Sokongan Farmaseutikal dan Biopharma

Pengisian aseptik utama biasanya memerlukan persekitaran Kelas 100 / ISO 5, tetapi kebanyakan kerja di sekelilingnya dijalankan pada ISO 6. Ini termasuk pembungkusan sekunder, penyediaan penimbal, pementasan komponen dan garisan pengisian tertentu di mana produk telah disterilkan secara tamat. Dalam bidang farmaseutikal, bilik kelas 1000 juga mesti mematuhi jangkaan GMP untuk dokumentasi, pembersihan dan aliran bahan. kami penyelesaian bilik bersih biofarmaseutikal meliputi susun atur biasa dan strategi komponen untuk zon ini.

Parameter Reka Bentuk Yang Memisahkan Bilik ISO 6 Berfungsi daripada Bilik Cantik

Bilangan zarah di dalam bilik adalah hasil daripada keseluruhan sistem, bukan satu penapis atau pintu. Untuk mencapai had kelas 1000, anda perlu menyelaraskan perubahan udara, tekanan, pengedap sampul surat, disiplin kakitangan dan pemindahan bahan.

Perubahan Udara, Penapisan dan Tekanan

Bilik ISO 6 biasanya memerlukan kadar perubahan udara yang tinggi untuk mencairkan dan mengeluarkan zarah yang dijana di dalam bilik. Bergantung pada beban haba proses dan susun atur, anda akan sering melihat kadar perubahan udara yang direka 50 hingga 80 sejam, dengan penapis HEPA dipasang di siling dan dinding rendah atau siling pulangan yang mengekalkan aliran udara seragam. Pada kadar pertukaran udara ini, penapis HEPA memerlukan tekanan saluran dan kawasan penapis yang mencukupi untuk mengelakkan bunyi bising dan penggunaan tenaga yang berlebihan; untuk bilik kecil, unit penapis kipas siling mungkin mencukupi, manakala bilik yang lebih besar memerlukan AHU pusat dengan penapis HEPA terminal. Bilik itu juga harus dikekalkan pada tekanan positif berbanding ruang bersebelahan yang kurang bersih, biasanya sekitar 10 hingga 15 pascal, untuk mengelakkan udara yang tidak dirawat daripada masuk.

Sampul surat dan Pengedap Pintu

Titik paling lemah dalam mana-mana bilik bersih ialah tempat yang dilalui oleh orang dan bahan. Pintu komersial standard membocorkan udara tercemar melalui celah antara daun dan bingkai. Untuk ISO 6, anda memerlukan siram pintu bilik pembersihan keluli buatan mesin dengan gasket berterusan, pengedap bahagian bawah automatik, dan permukaan licin yang mudah dilap. Jenis pintu ini ialah spesifikasi biasa untuk bilik ISO 6 dan ISO 7, dan prestasi engsel, kunci dan pengedap hendaklah disahkan di tapak dengan ujian asap atau ujian zarah sebelum penerimaan.

Bilik Bersih Keluli Buatan Mesin Pintu-Farclean Bilik Bersih Keluli Buatan Mesin Pintu-Farclean Lihat Produk →

Aliran Kakitangan dan Bahan

Orang ramai melepaskan berjuta-juta zarah daripada kulit, pakaian dan pergerakan, walaupun ketika mereka berpakaian. Pancuran udara di pintu masuk ke zon ISO 6 mengeluarkan zarah yang melekat longgar dari pakaian sebelum ahli kakitangan masuk ke dalam bilik. A pancuran mandian udara kakitangan keluli tahan karat dengan pintu berkunci adalah penghalang pertama yang praktikal untuk barisan kelas 1000. Jika bajet atau ruang anda terhad, bilik gaun dan bilik berkunci udara yang direka dengan baik boleh memainkan peranan yang sama, tetapi untuk kebanyakan projek farmasi dan elektronik, pancuran mandian udara adalah pilihan yang lebih selamat.

Semua Bilik Pancuran Udara Keluli Tahan Karat-Farclean Semua Bilik Pancuran Udara Keluli Tahan Karat Lihat Produk →

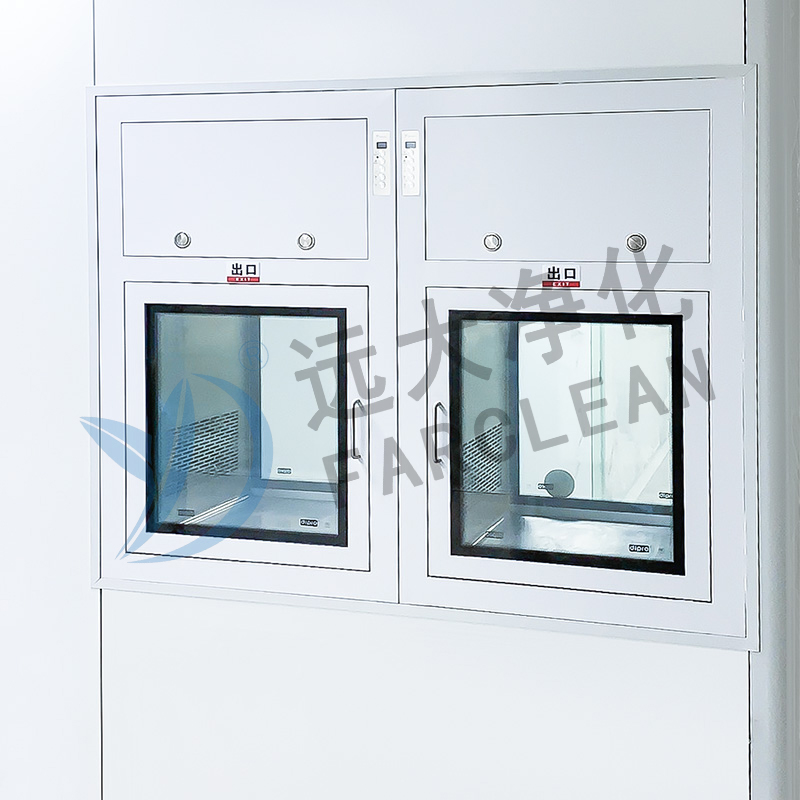

Bahan juga membawa zarah masuk. Kotak lulus dengan pintu berkunci menghalang lata tekanan daripada runtuh dan membolehkan anda mengelap atau membersihkan item sebelum ia memasuki bilik bersih. A kotak laluan pembersihan diri dengan rawatan HEPA atau UV menambah satu lagi lapisan kawalan di mana kebersihan produk atau pembungkusan adalah penting.

Peti Laluan Pembersihan diri | Farclean Pembekal, Pengeluar Farclean membekalkan kotak lulus pembersihan sendiri untuk bilik bersih farmaseutikal, makmal dan elektronik, meningkatkan kebersihan, kecekapan... Lihat Produk →

Membina atau Memperbaiki Semula Bilik Kelas 1000: Langkah dan Perangkap

Sama ada anda sedang membina bilik bersih baharu atau menaik taraf ruang industri sedia ada, proses itu hendaklah mengikut urutan logik: tentukan aliran proses, tetapkan sasaran pengelasan, pilih sampul surat dan peralatan, kemudian sahkan bilik siap.

Perancangan dan Susun Atur

Mulakan dengan proses sebenar, bukan dengan nombor sasaran. Lukiskan laluan untuk orang, bahan, barang siap dan sisa. Letakkan operasi paling sensitif di zon paling bersih, dengan koridor terkawal dan kunci udara di sekelilingnya. Kesilapan biasa ialah mereka bentuk bilik ISO 6 yang cantik tetapi meletakkan pintu masuk bahan di sebelah laluan forklift, yang menjadikan keseluruhan klasifikasi sukar untuk dipertahankan semasa pengesahan.

Pemasangan dan Pengesahan

Sebaik sahaja anda telah memilih panel dinding, pintu, tingkap dan pengendali udara, kualiti pemasangan menentukan sama ada bilik berprestasi ISO 6. Setiap sambungan panel, penembusan siling dan pengedap pintu hendaklah diperiksa untuk kebocoran. Selepas pemasangan, anda perlu mengukur kiraan zarah, pembezaan tekanan, halaju aliran udara, dan masa pemulihan dalam keadaan rehat dan operasi. Langkah ini diliputi secara terperinci dalam kami Panduan pemasangan dan pengesahan bilik bersih modular GMP .

Bekerja Dengan Pembekal Berpengalaman

Pengilang yang menghasilkan pintu, tingkap, panel, pancuran mandian udara dan kotak laluan di bawah satu bumbung boleh memudahkan perolehan dan mengelakkan isu keserasian antara komponen. Sejak 2002, kilang Suzhou kami telah membekalkan komponen bilik bersih dan pemasangan turnkey untuk projek farmaseutikal, elektronik, makanan dan akademik. Pengalaman itu penting apabila anda memerlukan reka bentuk yang koheren, pengedap yang konsisten dan hasil pengesahan yang bertahan dalam audit.

Jangkaan Kos dan Kesilapan Perolehan

Kos bilik bersih ISO 6 bukan sahaja perkakasan yang boleh dilihat. Unit pengendalian udara, saluran, kawalan dan pengesahan biasanya merupakan item baris terbesar, dan ia berskala dengan kadar perubahan udara. Bilik kelas 1000 memerlukan kos yang lebih tinggi untuk dibina dan dikendalikan daripada bilik ISO 7 kerana ia menggerakkan lebih banyak udara dan memerlukan lebih banyak penapis.

Tempat Kos Bersembunyi

Bersedia untuk kos tersembunyi dalam pengimbangan udara, ujian dan pensijilan. Jika bilik itu dipasang semula di dalam bangunan sedia ada, kerataan lantai, ketinggian siling dan ruang HVAC boleh mengehadkan reka bentuk anda. Pendekatan modular yang menggunakan panel dan komponen pasang siap boleh mengurangkan masa pemasangan dan mengelakkan fabrikasi tersuai yang mahal di tapak kerja. Kos operasi juga termasuk penggantian penapis, tenaga untuk sistem pengendalian udara, dan pemantauan zarah yang berterusan.

Spesifikasi Yang Penting

Apabila anda membandingkan petikan, semak ketebalan bahan, kemasan permukaan, bahan gasket dan kualiti perkakasan, bukan hanya jumlah harga. Pintu berharga rendah mungkin mempunyai rupa luaran yang sama tetapi gagal dalam ujian meterai atau kiraan zarah. Minta pemasangan rujukan di mana pintu atau kotak laluan yang sama telah digunakan dalam bilik ISO 6; foto tapak dan laporan ujian adalah bukti berguna tentang prestasi sebenar. Juga sahkan bahawa pembekal boleh mendokumenkan prestasi sampul surat yang lengkap dan menyediakan lukisan pemasangan yang jelas, kerana klasifikasi bilik bersih adalah hasil sistem, bukan sijil komponen.

Intinya untuk Bilik Bersih Kelas 1000 / ISO 6

Bilik bersih kelas 1000 ialah persekitaran terkawal ISO 6 yang jelas dengan had zarah yang dinyatakan dengan jelas. Memperbetulkannya memerlukan penyelarasan antara perubahan udara, penapisan, tekanan, pengedap sampul surat, prosedur kakitangan dan pemindahan bahan. Berita baiknya ialah pembolehubah ini boleh diramal dan boleh diuji. Dengan susun atur yang betul dan komponen kualiti, bilik ISO 6 boleh memberikan kawalan zarah yang stabil selama bertahun-tahun.

Jika anda menilai projek bilik bersih, mulakan dengan menulis sasaran pengelasan, aliran proses dan kriteria penerimaan. Kemudian bandingkan pembekal tentang keupayaan mereka untuk membekalkan dan menyokong sistem yang lengkap, bukan hanya satu kategori produk. Pendekatan itu akan menyelamatkan anda daripada kesilapan yang paling mahal: membina bilik yang kelihatan bersih tetapi tidak dapat lulus ujian zarah.
