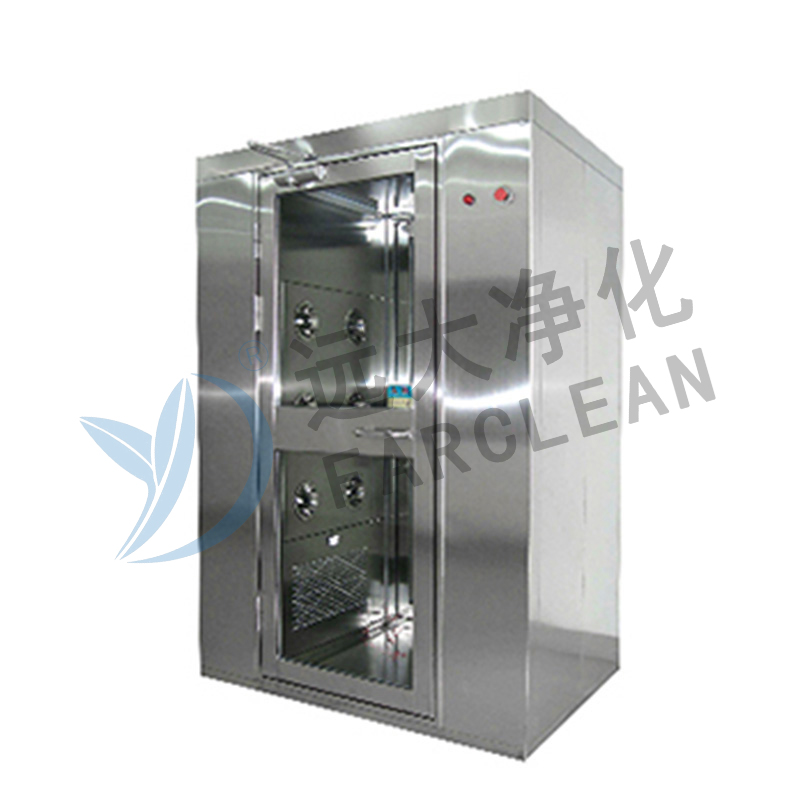

Mandi udara bilik bersih: Gateway kritikal untuk mengawal pencemaran

Dalam persekitaran bilik bersih yang dikawal dengan teliti - di mana satu zarah atau mikroorganisma dapat menjejaskan proses sensitif - Mandi udara berdiri sebagai penghalang pertahanan yang sangat diperlukan. Lebih dari sekadar bilik, ini adalah udara dekontaminasi yang direka bentuk yang direka untuk menghilangkan bahan cemar permukaan dari kakitangan dan bahan sebelumnya Mereka memasuki teras steril. Bertindak sebagai penjaga yang berjaga -jaga di ambang, mandi udara adalah asas untuk mengekalkan tahap kesucian yang ketat yang diperlukan dalam industri dari pembuatan semikonduktor ke penyelidikan farmaseutikal dan penyelidikan bioteknologi.

Misi teras: mencegah pemindahan pencemaran

Bilik -bilik bersih mengekalkan klasifikasi ISO khusus (mis., Kelas ISO 5, Kelas 7) dengan mengendalikan zarah udara yang ketat. Kakitangan, walaupun memakai pakaian bersih khusus (saman kelinci, tudung, booties), kekal sebagai sumber pencemaran yang besar. Mereka menumpahkan sel kulit, rambut, serat, dan mikroorganisma. Bahan dan peralatan yang memasuki zarah permukaan membawa bilik bersih. Fungsi kritikal mandi udara adalah untuk memintas dan membuang bahan cemar ini di titik masuk .

Bagaimana Ia Berfungsi: Badai salji udara yang ditapis

Mandi udara beroperasi pada prinsip yang sederhana namun sangat berkesan: halaju tinggi, HEPA atau ULPA ditapis jet udara . Inilah proses biasa:

1. Kemasukan: Personel atau bahan memasuki mandi udara melalui satu pintu. Kedua -dua pintu adalah saling berhubung - Hanya satu pintu yang boleh dibuka pada satu masa untuk mengelakkan udara yang tidak diisi daripada melangkaui mandi dan memasuki bilik bersih.

2. Pengaktifan: Sensor mengesan kehadiran, mencetuskan kitaran mandi. Isyarat yang boleh didengar atau visual menunjukkan pengaktifan.

3. Letupan udara halaju tinggi: Nozel yang kuat dan strategik di dinding dan siling (dan kadang-kadang lantai) memancarkan jet ultra-bersih, udara HEPA/ULPA yang ditapis pada halaju tinggi (biasanya 20-25 m/s/4000-5000 ft/min).

4. Scrubbing permukaan: Udara yang bergelora, tinggi halaju secara fizikal melepaskan zarah longgar (habuk, serat, serpihan kulit) dan mikroorganisma yang mematuhi permukaan pakaian, sarung tangan, kacamata, dan bahan.

5. Penyingkiran pencemar: Pencemar yang tidak disengajakan segera ditangkap oleh gril pengambilan, biasanya terletak berhampiran lantai, dan ditarik ke dalam sistem penapisan mandi udara.

6. Penapisan & peredaran semula: Udara yang tercemar melalui pra-filter (untuk menangkap serpihan yang lebih besar) dan kemudian HEPA utama (udara partikel kecekapan tinggi) atau penapis udara ULPA (ultra-rendah penembusan). Penapis HEPA mengeluarkan 99.97% zarah ≥0.3 mikron, manakala penapis ULPA mengeluarkan 99.999% zarah ≥0.12 mikron. Udara yang dibersihkan kemudian dikitar semula kembali ke muncung.

7. Penyelesaian & Keluar Siklus: Selepas masa kitaran pratetap (biasanya 15-30 saat untuk kakitangan, lebih lama untuk kereta/bahan), jet udara berhenti. Penunjuk isyarat adalah selamat untuk membuka pintu dalaman ke bilik bersih.

Komponen utama mandi udara yang berkesan:

1. Kandang: Dibina dari bahan lancar, tidak menumpahkan (biasanya keluli tahan karat 304 atau 316, atau keluli bersalut serbuk). Pembinaan lancar meminimumkan perangkap zarah.

2. Blower kecekapan tinggi: Menyediakan aliran udara yang tinggi, tinggi halaju. Selalunya kelajuan berubah untuk pengoptimuman.

3. Sistem penapisan HEPA/ULPA: Jantung unit. Penapisan pelbagai peringkat (pra-penapis HEPA/ULPA) memastikan kesucian udara. Integriti penapis adalah yang paling utama.

4. Nozel Udara: Diletakkan secara strategik untuk liputan dan pergolakan yang optimum di seluruh permukaan kakitangan/bahan. Nozel boleh laras meningkatkan keberkesanan.

5. Grilles pengambilan: Terletak untuk menangkap udara yang tercemar, biasanya rendah di dinding atau di atas lantai.

6. Sistem Kawalan: Pengawal Logik yang Boleh Diprogram (PLC) atau Pengurusan Mikropemproses:

   • Masa dan urutan kitaran

   • Kawalan kelajuan/aliran udara blower

   • Interlock Logic (Keselamatan Pintu)

   • Sistem penggera (penyumbatan penapis, kesalahan pintu, aliran udara rendah)

   • Antara Muka Pengguna (paparan, butang Mula)

7. Pintu yang saling berkait: Ciri keselamatan dan penahanan kritikal. Interlocks elektromekanik atau magnet menghalang kedua -dua pintu dibuka serentak. Pintu gelongsor automatik adalah perkara biasa.

8. Pencahayaan: Dimeteraikan, lekapan bersesuaian bersih.

9. Ciri -ciri Pilihan:

   • Gril lantai untuk aliran udara bawah (pembersihan bahan yang dipertingkatkan).

   • Bar pengion untuk meneutralkan caj statik (mengurangkan lekatan zarah).

   • Suara yang diminta atau paparan berbilang bahasa.

   • Bahan Pass-Throughs (Airlocks yang lebih kecil untuk Alat/Bahagian).

   • Pembalakan data untuk rekod pematuhan.

Mengapa Hujan Udara Penting: Faedah

• Pengurangan zarah yang ketara: Boleh mengeluarkan 80-95% zarah permukaan dari kakitangan dan bahan.

• Melindungi Integriti Bersih: Menghalang bahan pencemar luar daripada melanggar persekitaran terkawal, mengekalkan klasifikasi ISO.

• Mengurangkan risiko pencemaran produk: Penting untuk hasil dalam semikonduktor dan kemandulan dalam farmasi/bioteknologi.

• Memperluas Kehidupan Penapis HEPA: Dengan menangkap pencemaran pukal sebelumnya Ia memasuki bilik bersih utama, penapis HEPA utama bertahan lebih lama dan bekerja dengan lebih cekap.

• Menguatkuasakan disiplin gowning: Bertindak sebagai peringatan fizikal dan titik prosedur untuk amalan kawalan pencemaran yang betul.

• Kawalan pencemaran kos efektif: Jauh lebih cekap daripada bergantung semata -mata pada sistem pengendalian udara sendiri untuk mencairkan dan menghilangkan bahan cemar yang dibawa oleh kakitangan.

Aplikasi kritikal: Di mana kesucian adalah yang paling utama

1. Fabrikasi Semikonduktor & Mikroelektronik: Melindungi wafer dan cip dari zarah pembunuh semasa fotolitografi, etsa, dan pemasangan (Kelas ISO 1-5).

2. Pembuatan Farmaseutikal: Memastikan kemandulan dalam garis pengisian aseptik, pengeluaran vaksin, dan pengendalian API steril (Kelas ISO 5/Gred A).

3. Bioteknologi & Sains Kehidupan: Mencegah pencemaran dalam makmal budaya sel, kejuruteraan tisu, dan penyelidikan genetik.

4. Pembuatan peranti perubatan: Kritikal untuk pemasangan dan pembungkusan peranti steril.

5. Aeroangkasa: Optik ketepatan, sistem laser, dan pemasangan satelit di mana zarah boleh menjejaskan prestasi.

6. Penyelidikan & Pengeluaran Nanoteknologi: Di mana zarah nanoscale boleh mengganggu proses.

7. Bilik & Makmal Pengasingan Hospital: Titik kemasukan untuk pembendungan peringkat tinggi (BSL-3/4) atau persekitaran perlindungan (mis., Untuk pesakit immunocompromised).

Pertimbangan Reka Bentuk & Faktor Pemilihan

Memilih pancuran udara yang betul memerlukan analisis yang teliti:

1. Klasifikasi Bilik Bersih: Menentukan kecekapan penapisan yang diperlukan (HEPA vs ULPA) dan halaju udara yang berpotensi.

2. Throughput: Bilangan kakitangan/bahan yang memasuki sejam. Menentukan saiz (satu orang, berbilang orang, berjalan kaki, lulus) dan keperluan masa kitaran.

3. Personel vs Fokus Bahan: Hujan kakitangan memberi tumpuan kepada liputan badan. Bahan/cart mandi memerlukan muncung lantai dan dimensi yang lebih besar.

4. Corak Aliran Air & Halaju: Penempatan muncung dan halaju mesti memastikan liputan penuh dan menggosok berkesan. Halaju minimum biasanya 20 m/s (4000 kaki/min).

5. Penapisan: HEPA (Kelas ISO 5-8) atau ULPA (Kelas ISO 1-5)? Saiz penapis dan kebolehcapaian untuk ujian/perubahan.

6. Bahan Pembinaan: Keluli tahan karat (304, 316) lebih disukai untuk ketahanan dan kebersihan. Keluli bersalut serbuk mungkin sesuai untuk kawasan yang kurang ketat.

7. Sistem & Ciri Kawalan: Tahap automasi, penggera, pembalakan data, antara muka pengguna.

8. Interlocks: Kebolehpercayaan dan jenis (mekanikal, magnet).

9. Saiz & susun atur: Mesti sesuai dengan ruang gowning/ruang udara dan menampung pergerakan.

10. Pematuhan: Memenuhi piawaian yang berkaitan (IEST, ISO 14644, GMP).

Penyelenggaraan: Memastikan prestasi berterusan

Mandi udara hanya sebaik penyelenggaraannya:

1. Penggantian penapis biasa: Pra-pemalsuan (kerap) dan penapis HEPA/ULPA (seperti pemantauan penurunan tekanan atau penggantian yang dijadualkan). Kegagalan penapis menyebabkan pancuran tidak berkesan.

2. Ujian Integriti Penapis: Ujian DOP berkala (zarah minyak yang tersebar) atau PAO (Polyalphaolefin) untuk mengesahkan meterai dan kecekapan HEPA/ULPA.

3. Pengesahan halaju aliran udara: Memastikan muncung memenuhi halaju yang ditentukan.

4. Pembersihan: Pembersihan dalaman dinding, lantai, gril, dan muncung yang kerap dengan ejen yang bersesuaian. Mandi itu sendiri tidak boleh menjadi sumber pencemaran.

5. Pemeriksaan interlock pintu: Ujian tetap untuk memastikan keselamatan dan pembendungan.

6. Penyelenggaraan Blower & Motor: Setiap jadual pengeluar.

Trend Masa Depan: Penjaga pintu yang lebih bijak, lebih cekap

• Integrasi Sensor Lanjutan: Kaunter zarah masa nyata di dalam pancuran memberikan maklum balas segera mengenai keberkesanan dekontaminasi dan mencetuskan penggera jika prestasi jatuh.

• Operasi Tanpa Touch & IoT: Sensor gerakan, pengaktifan suara, pemantauan jarak jauh parameter prestasi (aliran udara, status penapis), makluman penyelenggaraan ramalan.

• Kecekapan tenaga: Kawalan Blower Optimal (VFD), aerodinamik yang lebih baik, dan reka bentuk rendah-kecenderungan mengurangkan kos operasi.

• Bahan yang dipertingkatkan: Lapisan antimikrob pada permukaan dalaman, bahan yang lebih tahan lama dan boleh dibersihkan.

• Integrasi dengan kawalan akses: Menghubungkan siap kitaran mandi ke akses pintu bilik bersih untuk pematuhan yang dikuatkuasakan.

• Pemodelan aliran udara lanjutan: Dinamik cecair komputasi (CFD) yang digunakan untuk mengoptimumkan penempatan muncung dan corak aliran udara untuk penyingkiran zarah maksimum.

Airlock yang tidak boleh dirunding

Mandi udara bersih bukanlah kemewahan; Ia adalah kawalan kejuruteraan asas yang penting untuk mencapai dan mengekalkan tahap kebersihan kritikal. Dengan secara agresif mengeluarkan bahan pencemar permukaan pada titik kemasukan, ia bertindak sebagai barisan pertahanan pertama yang penting, melindungi berbilion dolar produk, penyelidikan sensitif, dan kesihatan manusia. Keberkesanannya bergantung pada reka bentuk yang sesuai yang dipadankan dengan kelas bersih, pemasangan yang teliti, dan komitmen yang teguh terhadap integriti penyelenggaraan dan penapis. Memandangkan teknologi bersih dan piawaian kawalan pencemaran menjadi lebih ketat, pancuran udara akan terus berkembang sebagai gerbang yang lebih bijak, lebih cekap, dan tidak diperlukan untuk persekitaran murni yang mendorong kemajuan teknologi dan saintifik moden. Melabur dalam pancuran udara yang direka dengan baik dan rapi adalah pelaburan dalam integriti dan kejayaan bilik bersih itu sendiri.
